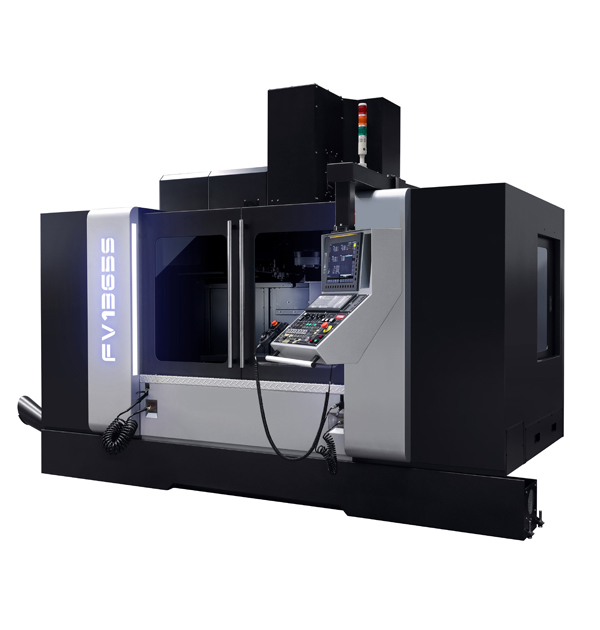

立形マシニングセンタ FV965S / FV1165S / FV1365S / FV1565S

すべてのものづくりにフィットする重切削マシン

立形マシニングセンタ

立形マシニングセンタ FV965S / FV1165S / FV1365S / FV1565S

製品の特長

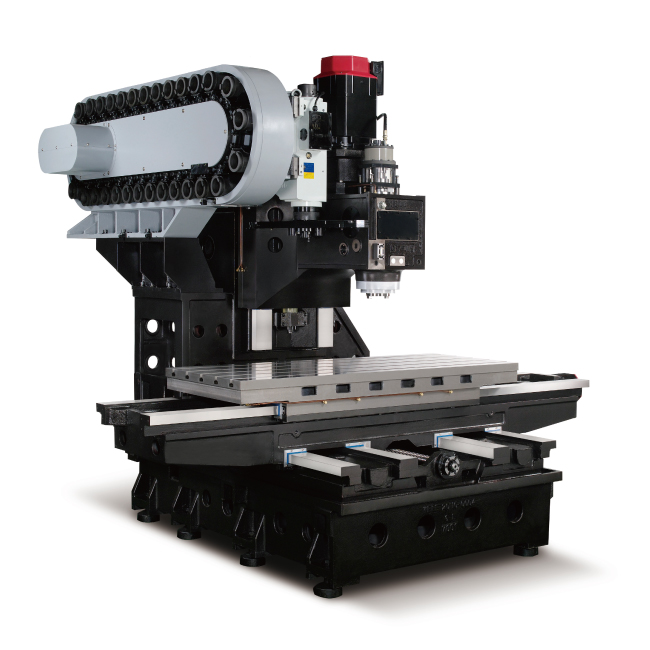

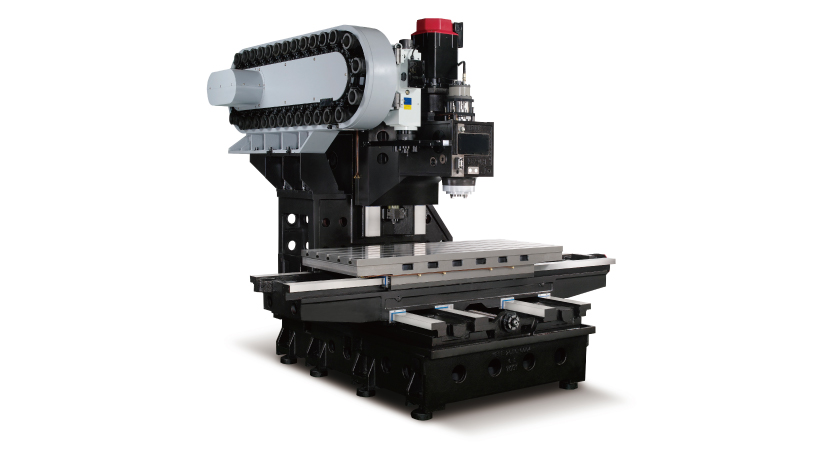

全軸高剛性角スライド
スライドは工作機械の生命です。本機種は剛性重視の角スライドにこだわりました。

全軸高剛性角スライド

全軸高剛性角スライド

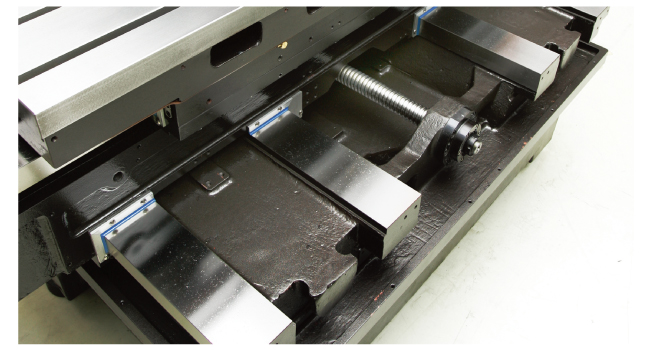

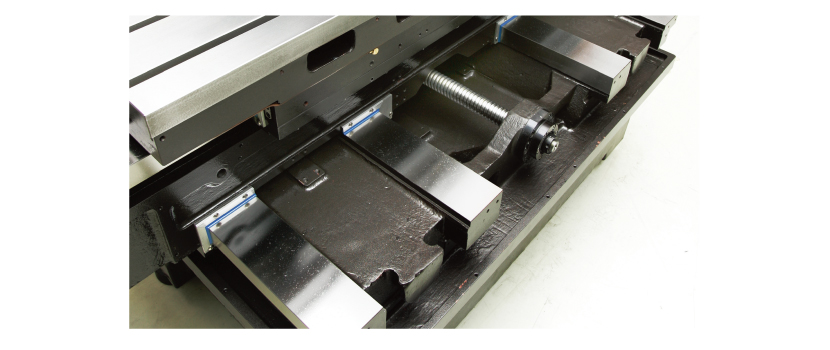

高剛性一体角スライド
一体鋳造により経年変化が少ない無垢スライドを採用しています。

高剛性一体角スライド

高剛性一体角スライド

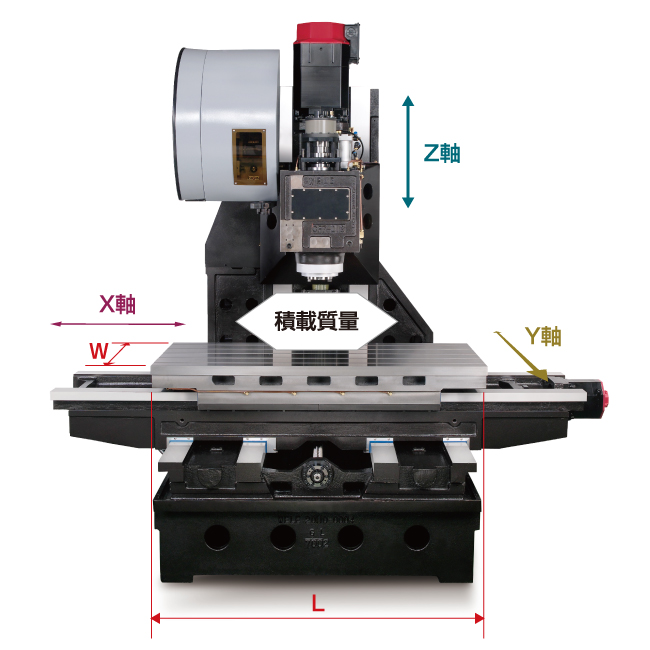

オーバーハングの少ないY軸4本スライド
テーブル及びX軸スライドベースを支えるY軸には4本のスライドベースを設け、高剛性を実現しました。

オーバーハングの少ないY軸4本スライド

オーバーハングの少ないY軸4本スライド

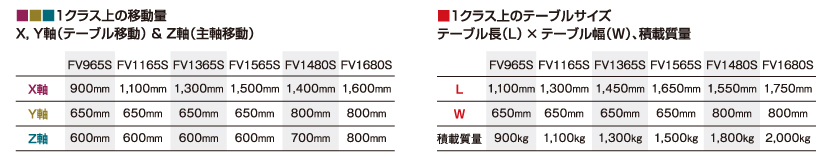

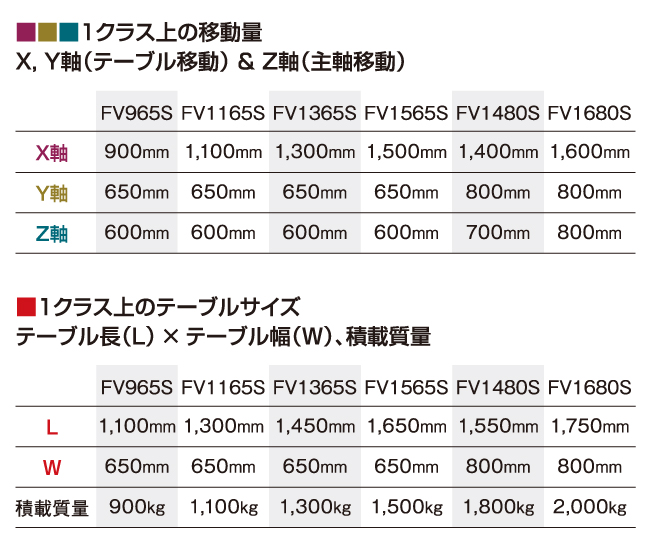

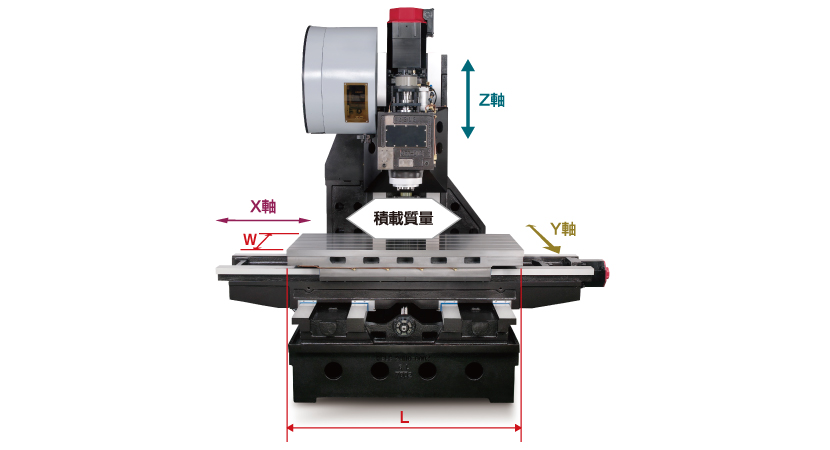

広い加工範囲
移動量、テーブルサイズ、テーブル上積載質量のいずれもクラス最大級の仕様で多彩な工作物を搭載できます。

広い加工範囲

広い加工範囲

仕様
FV965S FV1165S FV1365S FV1565S
No.40 No.50 No.40 No.50 No.40 No.50 No.40 No.50
テーブル
作業面寸法 mm 1,100×650 1,300×650 1,450×650 1,650×650
テーブル上積載質量 kg 900 1,100 1,300 1,500
移動量
X軸(テーブル左右移動) mm 900 1,100 1,300 1,500
Y軸(サドル前後移動) mm 650 650 650 650
Z軸(主軸頭上下移動) mm 600 600 600 600
送り速度
早送り速度(X/Y/Z) m/min 30/30/24 30/30/24 30/30/24 30/30/24
主軸
主軸回転速度 min-1 15～8,000
[15～12,000]		 15～6,000
[15～10,000]		 15～8,000
[15～12,000]		 15～6,000
[15～10,000]		 15～8,000
[15～12,000]		 15～6,000
[15～10,000]		 15～8,000
[15～12,000]		 15～6,000
[15～10,000]
主軸端形状 - BBT40 BBT50 BBT40 BBT50 BBT40 BBT50 BBT40 BBT50
ATC
工具保有数 本 32 [60] 30 [40] 32 [60] 30 [40] 32 [60] 30 [40] 32 [60] 30 [40]
面積・質量
所要床面積(幅 × 奥行) ※ mm 3,506×3,624 3,506×3,779 3,636×3,624 3,636×3,779 3,851×3,624 3,851×3,779 4,225×3,624 4,225×3,779
マシン高さ ※ mm 2,940 2,940 2,940 2,940
正味質量 kg 7,000 7,200 7,600 8,100

[　]はoption

※ 標準仕様時の場合です。
